¶ MikroTik - dynamické směrování OSPFv2
Tento článek uvádí příklad konfigurace dynamického směrování OSPF mezi třemi routery a připojením k internetu. Dynamické směrování je vhodné po rozlehlé sítě, kde může docházet ke změně topologie, či adresace a bylo by v nich velice náročné udržet směrovací tabulky aktuální.
¶ Základní parametry
Administrativní vzdálenost = 110
¶ Příklad
Nastavte dynamické směrování OSPF mezi routery za použití privátního IP rozsahu 10.0.0.0/8. dle následující tabulky podsítí a schématu sítě.
¶ Tabulka sítí
| Síť | Počet zařízení |
|---|---|
| R-2 - A | 254 |
| R-2 - B | 25 |
| R-3 - C | 53 |
| R-3 - D | 64 |
¶ Schéma sítě
¶ Tabulka IP adres
Při vytváření tabulky se sítě seřadí od největšího po nejmenší rozsah. Při vyběrů správného prefixu podle zadané tabulky je potřeba zohlednit, že k zadanému počtu zařízení je potřeba připočítat 2 adresy navíc pro adresu sítě a broadcast.
Do tabulky je potřeba přidat i neexplicitně zadané sítě, které spojují routery mezi sebou s minimálním počtem použitých adres, v tomto případě stačí použít prefix /30.
| Síť | Adresa sítě | Prefix | Maska | Počet IP | První IP | Poslední IP | Broadcast |
|---|---|---|---|---|---|---|---|
| R-2 - A | 10.0.0.0 | 24 | 255.255.255.0 | 254 (256) | 10.0.0.1 | 10.0.0.254 | 10.0.0.255 |
| R-3 - D | 10.0.1.0 | 25 | 255.255.255.128 | 126 (128) | 10.0.1.1 | 10.0.1.126 | 10.0.1.127 |
| R-3 - C | 10.0.1.128 | 26 | 255.255.255.192 | 62 (64) | 10.0.1.129 | 10.0.1.190 | 10.0.1.191 |
| R-2 - B | 10.0.1.192 | 27 | 255.255.255.224 | 30 (32) | 10.0.1.193 | 10.0.1.222 | 10.0.1.223 |
| R-1 - R-2 | 10.0.1.224 | 30 | 255.255.255.252 | 2 (4) | 10.0.1.225 | 10.0.1.226 | 10.0.1.227 |
| R-1 - R-3 | 10.0.1.228 | 30 | 255.255.255.252 | 2 (4) | 10.0.1.229 | 10.0.1.230 | 10.0.1.231 |
Tabulka IP adres vytvořená dle zadání a schématu sítě.
¶ Schéma sítě + IP adresy
Schéma sítě rozšířené o IP adresy sítí, IP adresy rozhraní a název rozhraní.
Doplnění schéma o tyto informace výrazně zjednoduší a zpřehlední následnou konfiguraci IP adres na rozhraních a směrování. Případně ho lze použít při hledání problémů v sítí.
¶ R-1
Router R-1 plní v síti z příkladu roli gateway, která směruje provoz do internetu a mezi routery R-2 a R-3.
¶ Přejmenování routeru a rozhraní
Přejmenování routeru a rozhraní pro snadnější identifikaci při nastavování.
/system identity
set name=R-1
/interface ethernet
set [ find default-name=ether1 ] name=ether1-WAN
set [ find default-name=ether2 ] name=ether2-R-2
set [ find default-name=ether3 ] name=ether3-R-3
¶ Nastavení rozhraní WAN
Pro získání IP adresy a ostatní parametrů na WAN rozhraní je potřeba na toto rozhraní přiřadit DHCP klienta.
/ip dhcp-client
add interface=ether1-WAN
Konfigurace pravidla pro maškarádu (maskuje všechny IP adresy ze sítě LAN za IP adresu, kterou router získal z DHCP na rozhraní WAN).
/ip firewall nat
add action=masquerade chain=srcnat out-interface=ether1-WAN
¶ Nastavení statických IP na rozhraní
Následující příkazy slouží k nastavení statických IP adres na rozhraní routeru směrem k routerům R-2 a R-3.
/ip address
add address=10.0.1.225/30 interface=ether2-R-2 network=10.0.1.224
add address=10.0.1.229/30 interface=ether3-R-3 network=10.0.1.228
V případě laboratorní konfigurace doporučuji nejprve provést základní nastavení na všech routerech a otestovat ping mezi sousedními routery. Tento krok ověří správnost adresace a zajistí, že nejsou přítomny chyby, které by mohly komplikovat další konfiguraci směrování.
¶ Nastavení dynamického směrování směrování
V tomto případě je potřeba nastavit OSPF na rozhraní
- ether2-R-2 - 10.0.1.224/30
- ether3-R-3 - 10.0.1.228/30
¶ Nastavení OSPF

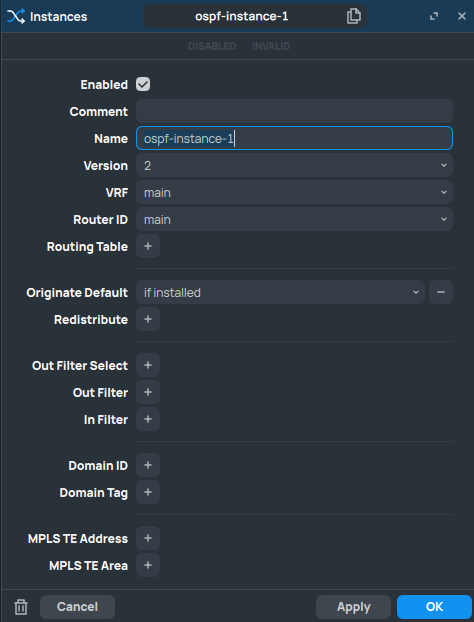

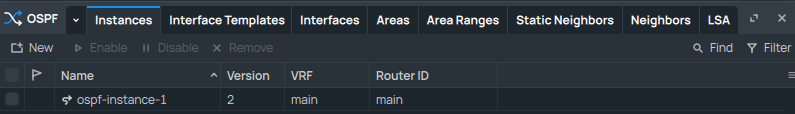

¶ Instance
- Originate Default -> parametr říká OSPF, že má nabízet implicitní cestu 0.0.0.0/0 ostatním routerům získanou z DHCP klienta. Nastavuje se pouze na routeru, který je připojen přímo k internetu.
/routing ospf instance
add disabled=no name=ospf-instance-1 originate-default=if-installed

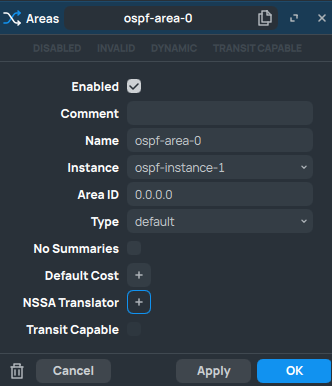

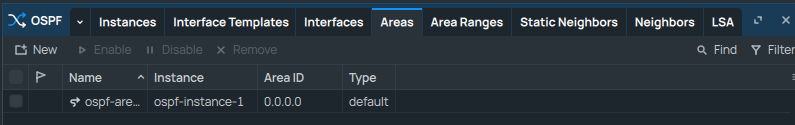

¶ Area
/routing ospf area
add disabled=no instance=ospf-instance-1 name=ospf-area-0

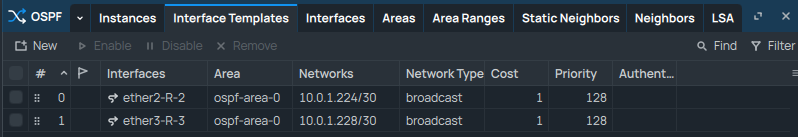

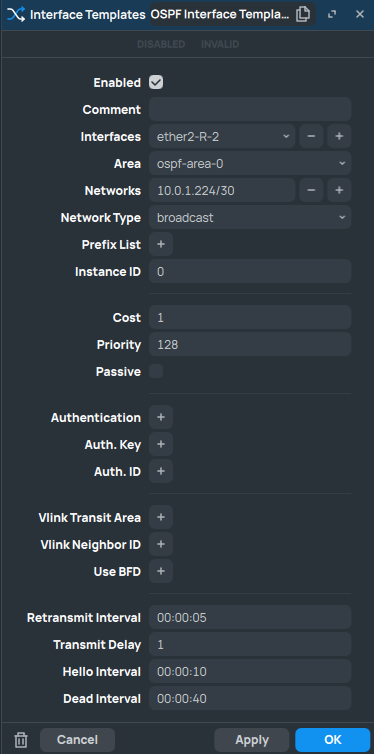

¶ Interface template
/routing ospf interface-template
add area=ospf-area-0 disabled=no interfaces=ether2-R-2 networks=10.0.1.224/30
add area=ospf-area-0 disabled=no interfaces=ether3-R-3 networks=10.0.1.228/30

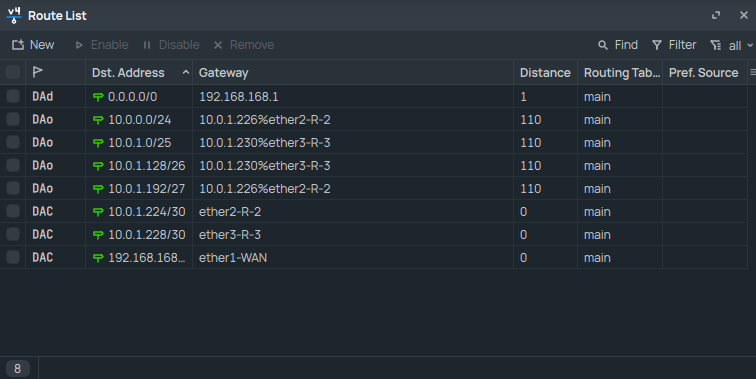

¶ Směrovací tabulka
¶ R-2
Router R-2 má napřímo připojené LAN sítě A (10.0.0.0/24) a B (10.0.1.192/27), pro které zajišťuje roli DHCP serveru pro automatické přidělování IP adres klientům.
¶ Přejmenování routeru a rozhraní
Přejmenování routeru a rozhraní pro snadnější identifikaci při nastavování.
/system identity
set name=R-2
/interface ethernet
set [ find default-name=ether1 ] name=ether1-R-1
set [ find default-name=ether2 ] name=ether2-A
set [ find default-name=ether3 ] name=ether3-B
¶ Nastavení statických IP na rozhraní
Následující příkazy slouží k nastavení statických IP adres na rozhraní routeru směrem k routeru R-1 a LAN sítím A a B.
/ip address
add address=10.0.1.226/30 interface=ether1-R-1 network=10.0.1.224
add address=10.0.0.1/24 interface=ether2-A network=10.0.0.0
add address=10.0.1.193/27 interface=ether3-B network=10.0.1.192
¶ Nastavení DHCP pro sítě A a B
/ip pool
add name=dhcp_pool-A ranges=10.0.0.2-10.0.0.254
add name=dhcp_pool-B ranges=10.0.1.194-10.0.1.222
/ip dhcp-server
add address-pool=dhcp_pool-A interface=ether2-A name=DHCP-A
add address-pool=dhcp_pool-B interface=ether3-B name=DHCP-B
/ip dhcp-server network
add address=10.0.0.0/24 dns-server=8.8.8.8 gateway=10.0.0.1
add address=10.0.1.192/27 dns-server=8.8.8.8 gateway=10.0.1.193
¶ Nastavení dynamického směrování směrování
Router R-2 zná pouze cesty do přímo připojených sítí, ale neví jak se dostat do sítě mezi routery R-1 a R-3 (10.0.1.228/30), C (10.0.1.128/26) a D (10.0.1.0/25).
V tomto případě je potřeba nastavit OSPF na rozhraní
- ether1-R-1 - 10.0.1.224/30
- ether2-A - 10.0.0.0/24
- ether3-B - 10.0.1.192/27
¶ Nastavení OSPF

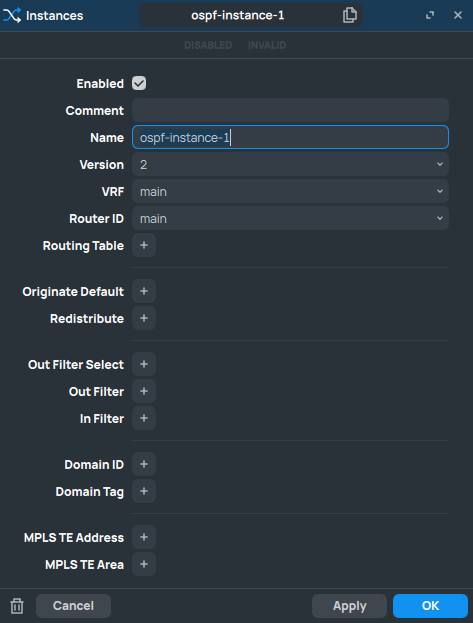

¶ Instance
/routing ospf instance
add disabled=no name=ospf-instance-1
¶ Area
/routing ospf area
add disabled=no instance=ospf-instance-1 name=ospf-area-0

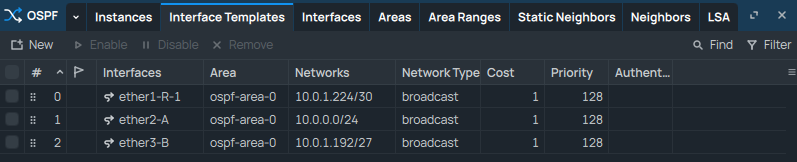

¶ Interface template

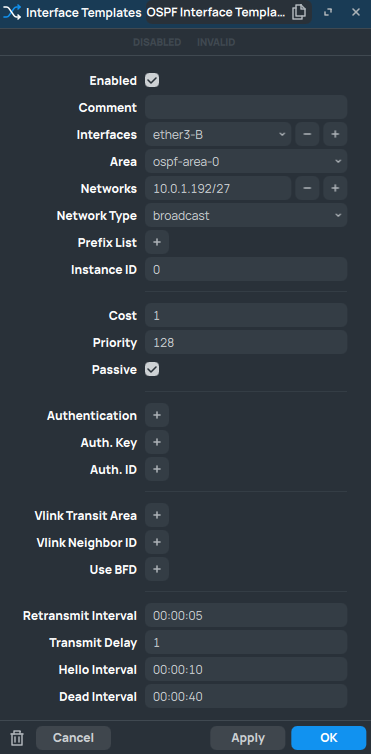

- passive -> parametr říká OSPF, že na daném rozhraní nemá očekávat další router a tudíž do této sítě nemá vysílat hello pakety. Využívá se pro konečné LAN sítě.
/routing ospf interface-template
add area=ospf-area-0 disabled=no interfaces=ether1-R-1 networks=10.0.1.224/30
add area=ospf-area-0 disabled=no interfaces=ether2-A networks=10.0.0.0/24 \
passive
add area=ospf-area-0 disabled=no interfaces=ether3-B networks=10.0.1.192/27 \
passive
¶ Směrovací tabulka

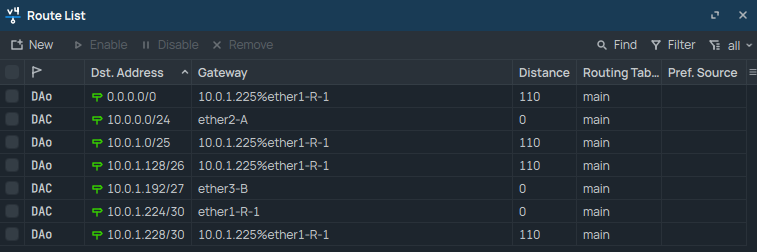

Směrovací tabulka routeru R-2 s cestami do všech podsítí a internetu.
¶ R-3
Router R-3 má napřímo připojené LAN sítě C (10.0.1.128/26) a D (10.0.1.0/25), pro které zajišťuje roli DHCP serveru pro automatické přidělování IP adres klientům.
¶ Přejmenování routeru a rozhraní
Přejmenování routeru a rozhraní pro snadnější identifikaci při nastavování.
/system identity
set name=R-3
/interface ethernet
set [ find default-name=ether1 ] name=ether1-R-1
set [ find default-name=ether2 ] name=ether2-C
set [ find default-name=ether3 ] name=ether3-D
¶ Nastavení statických IP na rozhraní
Následující příkazy slouží k nastavení statických IP adres na rozhraní routeru směrem k routeru R-1 a LAN sítím C a D.
/ip address
add address=10.0.1.230/30 interface=ether1-R-1 network=10.0.1.228
add address=10.0.1.129/26 interface=ether2-C network=10.0.1.128
add address=10.0.1.1/25 interface=ether3-D network=10.0.1.0
¶ Nastavení DHCP pro sítě C a D
/ip pool
add name=dhcp_pool-C ranges=10.0.1.130-10.0.1.190
add name=dhcp_pool-D ranges=10.0.1.2-10.0.1.126
/ip dhcp-server
add address-pool=dhcp_pool-C interface=ether2-C name=dhcp-C
add address-pool=dhcp_pool-D interface=ether3-D name=dhcp-D
/ip dhcp-server network
add address=10.0.1.0/25 dns-server=8.8.8.8 gateway=10.0.1.1
add address=10.0.1.128/26 dns-server=8.8.8.8 gateway=10.0.1.129
¶ Nastavení dynamického směrování směrování
V tomto případě je potřeba nastavit OSPF na rozhraní
- ether1-R-1 - 10.0.1.228/30
- ether2-C - 10.0.1.128/26
- ether3-D - 10.0.1.0/25
¶ Nastavení OSPF
¶ Instance
/routing ospf area
add disabled=no instance=ospf-instance-1 name=ospf-area-0
¶ Area
/routing ospf area
add disabled=no instance=ospf-instance-1 name=ospf-area-0

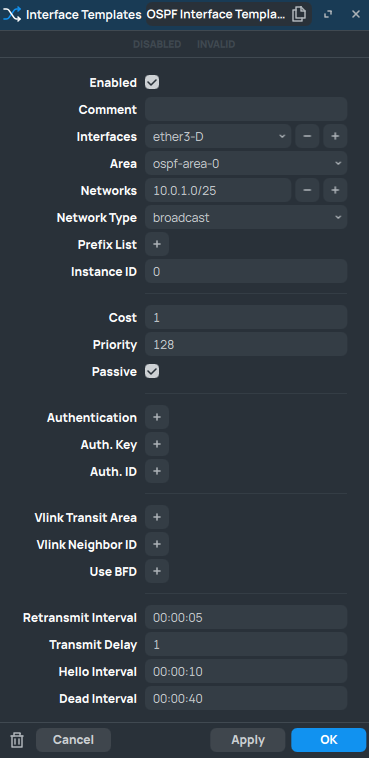

¶ Interface template
- passive -> parametr říká OSPF, že na daném rozhraní nemá očekávat další router a tudíž do této sítě nemá vysílat hello pakety. Využívá se pro konečné LAN sítě.

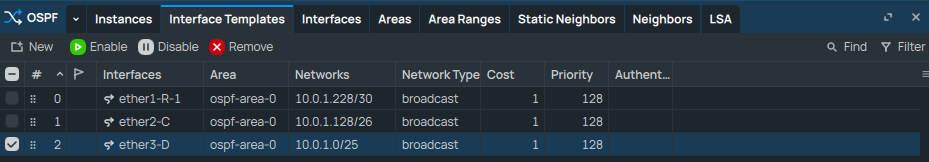

/routing ospf interface-template
add area=ospf-area-0 disabled=no interfaces=ether1-R-1 networks=10.0.1.228/30
add area=ospf-area-0 disabled=no interfaces=ether2-C networks=10.0.1.128/26 \
passive
add area=ospf-area-0 disabled=no interfaces=ether3-D networks=10.0.1.0/25 \
passive
¶ Směrovací tabulka

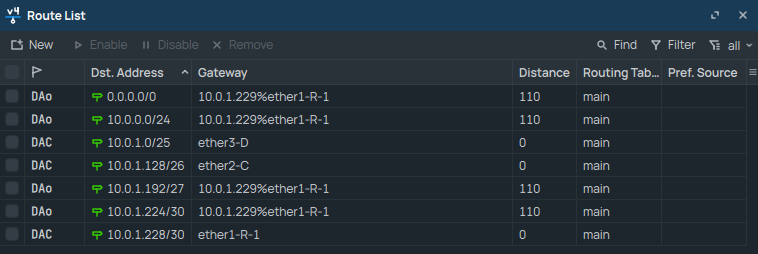

Směrovací tabulka routeru R-3 s cestami do všech podsítí a internetu.
¶ Ověření konektivity
Na závěr je potřeba ověřit, že je směrování nastaveno správně, ideálně pomocí příkazů ping a tracert přes příkazový řádek Windows/Linux.
Tracert ze sítě A do sítě D
Tracert ze sítě A do sítě internet (seznam.cz)
Tracert ze sítě B do sítě C
Tracert ze sítě D do sítě internet (seznam.cz)
Konektivita do internetu a mezi routery byla úspěšně ověřena.
